医院标识 | 三级导视牌位置布局设置以及尺寸制作说明 !

医院引导标识是指设置在医院院区内门诊、急诊、病房、辅助检查、手术等病人可及空间所设置的各种具有指示性、引导性和警示性的标识和标牌。

医院引导标识设置位置以及尺寸说明。

第一：医院引导标识的设置应按照各级导向标识指示功能的不同并根据各医院实际，放置在建筑物内(外)醒目的位置。

第二：医院引导标识的设置必须完整，指示清晰;色彩上应整体统一，与医院整体环境相协调。

第三：一级导向标识的设置

设置应根据各医院的实际情况进行设置，应符合人的视觉习惯，并能保证人体在离目标标识牌前2-10米处开始就能清晰辨认标识上的有效文字和内容。同时还应符合如下条件：

1、医院名称标识一般应设置在医院主入口处或主建筑物等醒目位置。外形尺寸大小由医院根据实际情况设置。如需夜间发光，应采用节能设施的照明设计，其支架应由专业单位设计、安装，并确保其安全性。

2、总平面图应设置在医院的各个入口处或门诊大厅内明显位置。采用立地式方式，其外形尺寸规格范围为：高(1800mm—2200mm)×宽(2400mm—3400mm);采用斜台面方式，其外形尺寸规格为：高(1000mm—1200mm)×宽(700mm—1400mm)×长(1500mm—2000mm)。平面图必须清晰，需要有指北方向和平面图设置的当前位置。

3、道路及建筑导向标识、各单体建筑名称标识采用立地式或贴墙式两种方式。立地式外形尺寸规格范围为：高(1800mm—2400mm)×宽(500mm—900mm);贴墙式外形尺寸根据所安装高度和安装墙面大小来确定。

4、无障碍通道标识上图形符号及有效文字离地为1200mm。

5、急救通道标识建议使用红色(色值为C0M100Y100K0)。

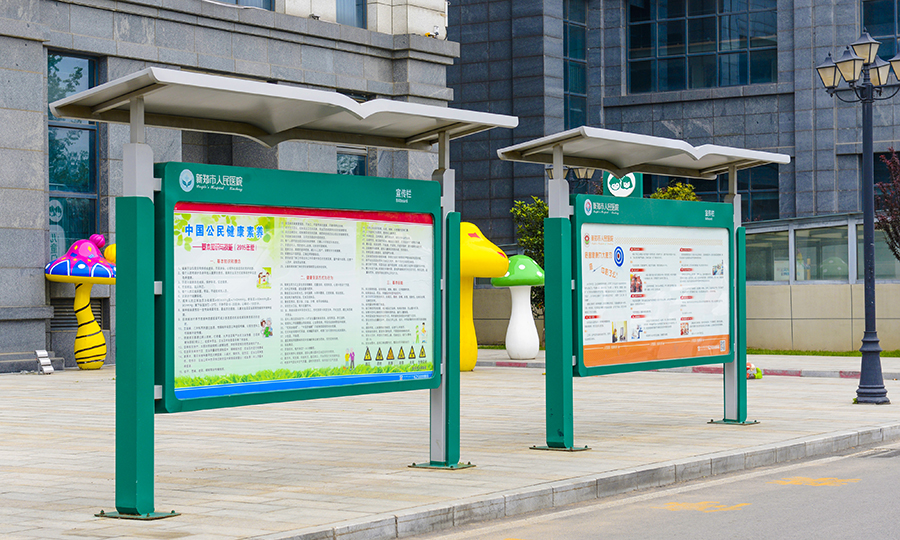

6、室外宣传栏规格为高2200mm×宽3000mm。

需夜间使用标识：如急诊、急救通道等应有发光标识，必须采用节能措施的照明设计。一级导向标识的设置位置必须保证不会因其设置而对人体造成伤害，立地式标识应设置在通道的两侧。

第四：二级导向标识的设置应符合如下：

1、当前建筑楼层索引牌，可采取立地式和贴墙式两种形式。

立地式：长1700mm×宽1400mm×高1500mm，此规格适宜在小空间中使用。长3000mm×宽1400mm×高1200mm，此规格适宜在大空间中使用。高2000mm×宽800mm，此规格适宜在自动扶梯旁或电梯厅中使用。

贴墙式：竖向版式的宽度在800mm—1300mm之间，高度根据楼层多少而定。横向版式的高度1200mm—1500mm，宽度根据楼层多少而定。

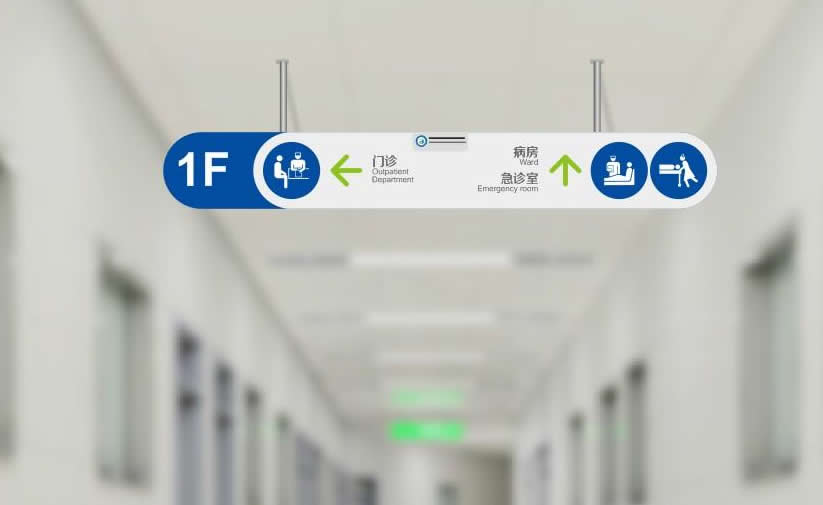

2、敞开空间内指示牌(如科室指引标识、诊区和病区多向指示牌、挂号、划价、收费、药房等窗口牌)采用悬挂式或贴墙式两种形式，其宽度不超过4米，高度在280mm—450mm之间。

3、楼道内悬挂式多向指示牌的宽度建议为楼道宽度的75%；指示牌高度在280mm—450mm之间。

4、各科宣传栏规格为高1200mm×宽1200mm(宽度视安装处墙面大小以600mm为增幅;最宽不超过6000mm。

5、悬挂式标识牌根据GB/T15566-1995来设置，即在悬挂式标识牌的底边距离地面的高度不小于2米。

第五：三级导向标识的设置应满足如下条件：

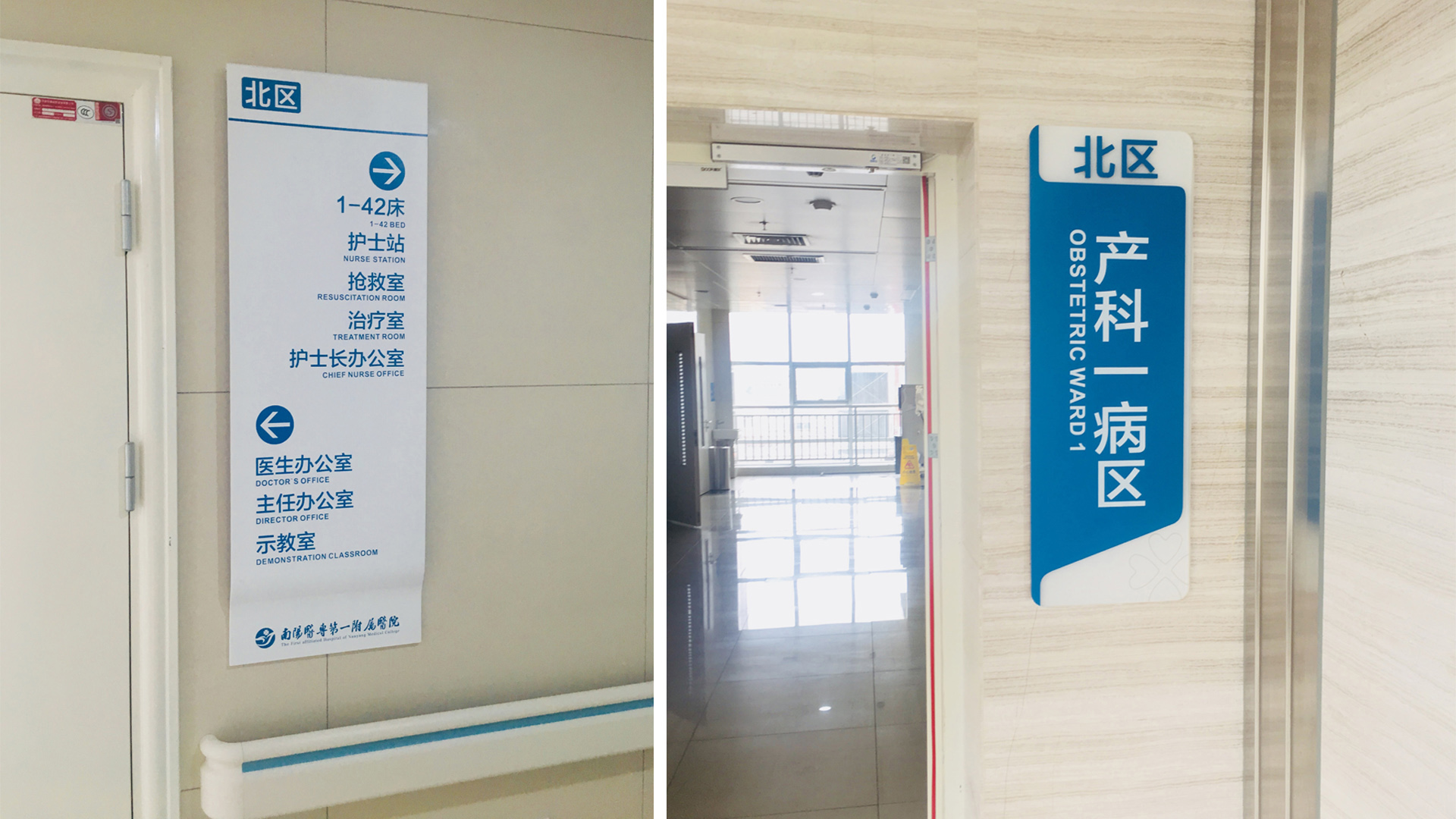

三级导向主要包括：诊疗科室牌、病房牌、行政办公室牌、无障碍设施牌、安全类警示牌（如小心碰头、当心滑跌、当心触电等）、消防类警示牌（如紧急出口、禁止吸烟、灭火器等）、公共设施牌（如洗手间、电梯、公用电话、楼梯等）

贴墙式标识的设置应符合人的视觉习惯，即设置高度为标识牌底边离地1.7米—1.9米之间。
